Tranzystor TIP3055
10,00 zł
tranzystor mocy NPN
Polityka bezpieczeństwa
Procedura zwrotu towaru
Odstąp od umowy tutaj

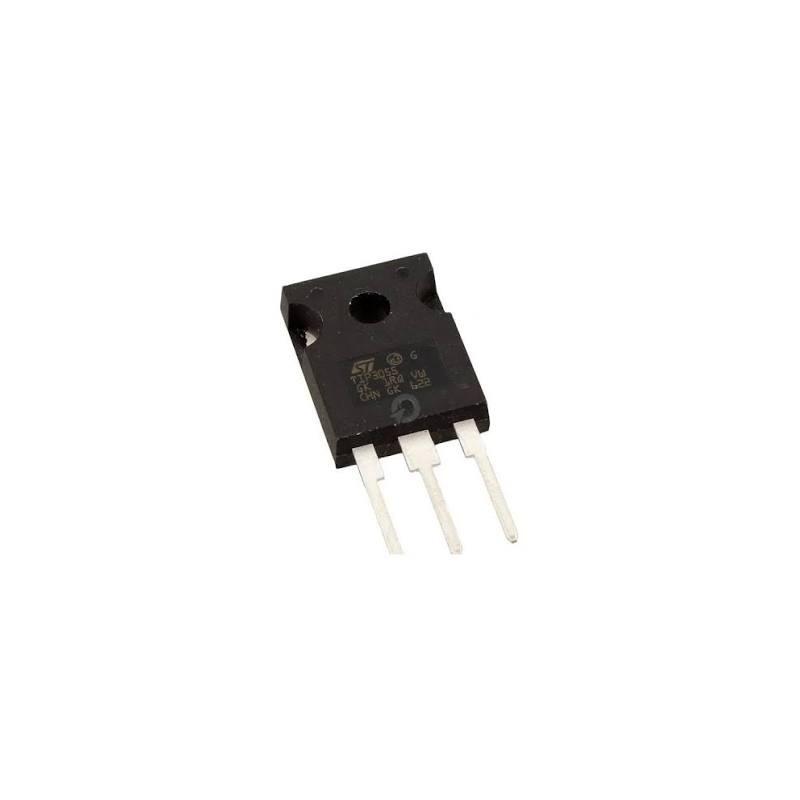

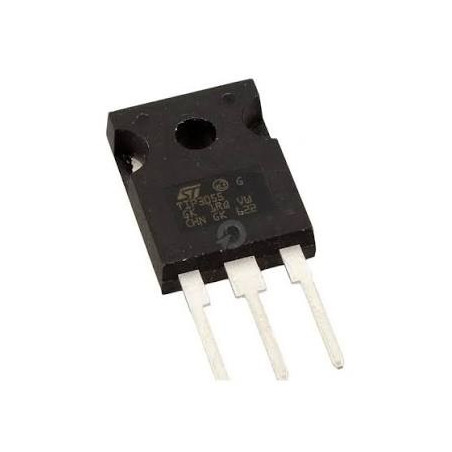

Tranzystor Mocy NPN TIP3055 TO247
Krzemowy tranzystor bipolarny mocy TIP3055 to niezawodny element półprzewodnikowy typu NPN, uznawany za jeden z najpopularniejszych tranzystorów ogólnego przeznaczenia. Stanowi on nowoczesny, plastikowy odpowiednik legendarnego tranzystora 2N3055 w obudowie metalowej TO3. Dzięki zamknięciu w obudowie TO247, komponent jest znacznie łatwiejszy w montażu przewlekanym THT oraz pozwala na wygodne przykręcenie do radiatora w celu skutecznego odprowadzania ciepła.
Kluczowe zalety i parametry
- Wysoka wydajność prądowa: Maksymalny prąd kolektora wynosi aż 15 A, co pozwala na stabilną pracę w wymagających układach zasilania i sterowania.
- Duża moc rozpraszana: Zdolność do rozproszenia do 90 W energii przy zastosowaniu odpowiedniego chłodzenia gwarantuje trwałość pod obciążeniem.
- Komplementarność: Idealnie współpracuje z tranzystorem typu PNP o oznaczeniu TIP2955, tworząc doskonałą parę do wzmacniaczy audio.
Specyfikacja techniczna
- Typ tranzystora: Bipolarny
- Polaryzacja: NPN
- Napięcie kolektor emiter: od 60 V do 100 V w zależności od producenta
- Maksymalny prąd kolektora: 15 A
- Maksymalna moc strat: 90 W
- Obudowa: TO247 lub TO218
- Montaż: Przewlekany THT
- Współczynnik wzmocnienia prądowego: od 20 do 70
- Częstotliwość graniczna: około 3 MHz
Wyprowadzenia piny
Patrząc na tranzystor od przodu, czyli napisami do siebie i wyprowadzeniami w dół, od lewej strony znajdują się:
- Baza
- Kolektor - połączony również z metalową wkładką z tyłu obudowy
- Emiter
Typowe zastosowania
- Liniowe zasilacze laboratoryjne i regulowane stabilizatory napięcia.
- Wzmacniacze akustyczne i audio klasy AB.
- Sterowniki silników prądu stałego DC oraz cewek lub przekaźników.
- Układy wykonawcze i przełączające wysokiego prądu.
