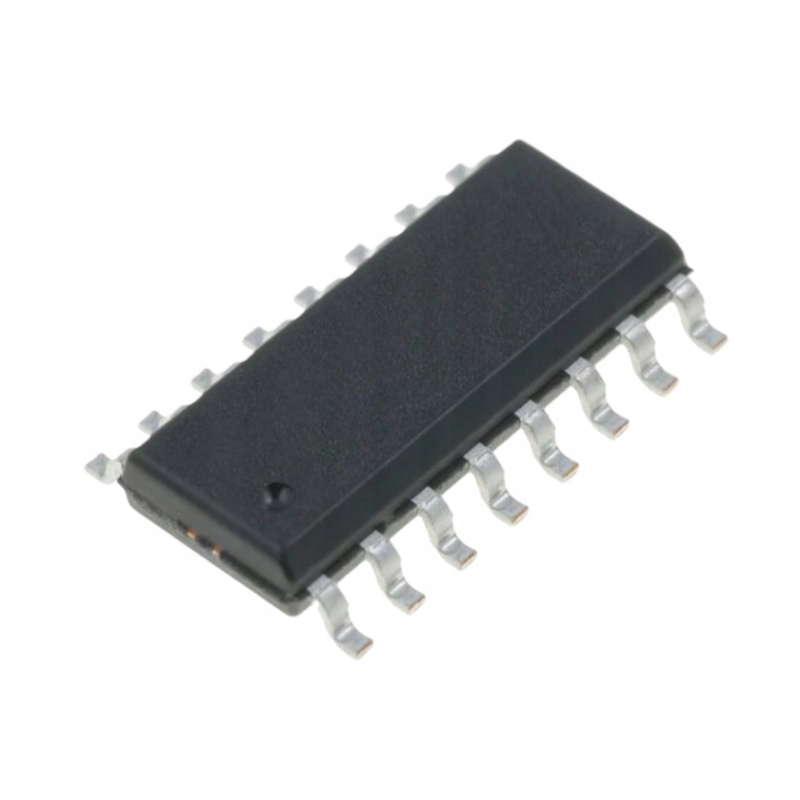

Układ scalony HEF4021BT

HEF4052B to podwójny, 4-kanałowy analogowy multiplekser/demultiplekser z wspólną logiką wyboru kanału. Każdy z dwóch multiplekserów ma cztery niezależne wejścia/wyjścia (nY0-nY3) i wspólne wejście/wyjście (nZ). Logika wyboru obejmuje dwa wejścia wyboru (S1, S2) i aktywne wejście E (NISKIE). Przy stanie E LOW jeden z przełączników jest wybierany przez S1 i S2, natomiast przy stanie E HIGH przełączniki są w stanie WYŁĄCZENIA (wysoka impedancja). Wejścia S1, S2, E wymagają zasilania cyfrowego (VDD/VSS), a wejścia analogowe mogą pracować z napięciem VDD do VEE. VDD - VEE nie może przekroczyć 15 V. Niewykorzystane wejścia należy podłączyć do VDD, VSS lub innych wejść. Jeśli urządzenie działa jako cyfrowy multiplekser, VEE łączy się z VSS (masą).
