Kontroler zasilacza impulsowego DNP015

20,00 zł

Brutto Koszt wysyłki nie jest wliczony w cenę

Kontroler PWM

Ilość

Na stanie

Polityka bezpieczeństwa

Procedura zwrotu towaru

Odstąp od umowy tutaj

Opis
Szczegóły produktu

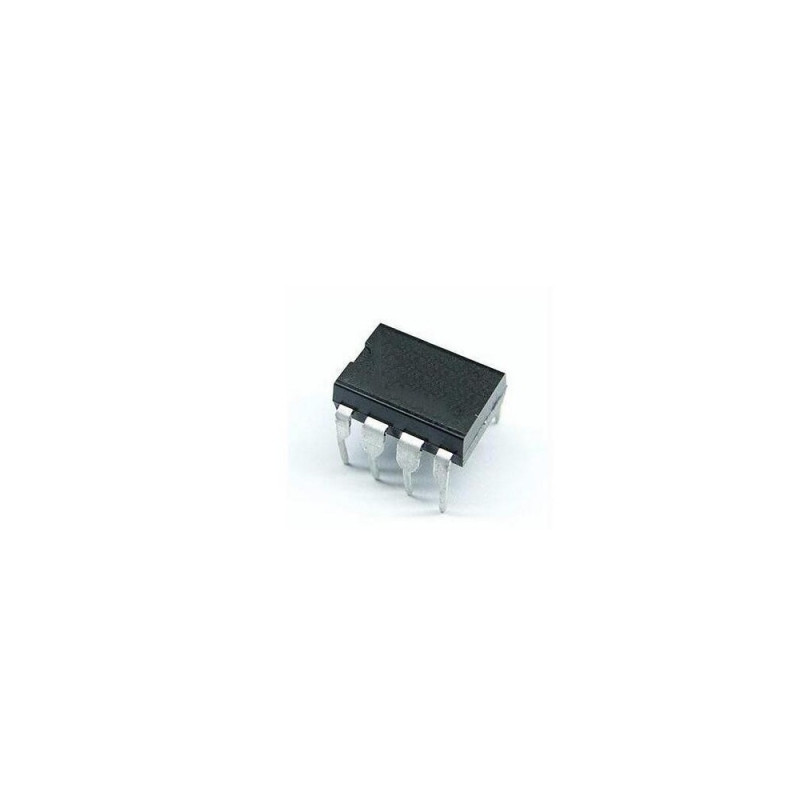

Układ scalony DNP015 (DNP015NA) DIP-8 – Kontroler PWM FPS

Oryginalny, zintegrowany kontroler PWM DNP015 (często występujący pod oznaczeniem DNP015NA) w obudowie DIP-8. Jest to zaawansowany przełącznik zasilacza impulsowego z rodziny Fairchild Power Switch (FPS), opracowany przez firmę Fairchild Semiconductor (obecnie część ON Semiconductor).

Układ integruje w jednej obudowie prądowy kontroler PWM oraz wysokonapięciowy tranzystor polowy SenseFET 700 V, co pozwala na maksymalne uproszczenie konstrukcji sekcji zasilania po stronie pierwotnej oraz redukcję liczby elementów zewnętrznych.

Zastosowanie w serwisie

Układ jest kluczowym elementem wykonawczym w nowoczesnych, energooszczędnych zasilaczach impulsowych (SMPS). Cieszy się dużą popularnością w serwisie elektroniki użytkowej, gdzie stosowany jest przy naprawach zasilaczy konsol wideo (w tym wybranych modeli Sony PlayStation 4), tunerów telewizyjnych, adapterów sieciowych, ładowarek oraz sprzętu AGD i RTV.

Najważniejsze cechy i parametry techniczne

Wbudowany klucz mocy: Tranzystor SenseFET o wytrzymałości napięciowej 700 V
Obudowa: DIP-8 (montaż przewlekany – THT)
Technologia mWSaver: Zapewnia ultra-niski pobór mocy w stanie bez obciążenia (poniżej 40 mW przy 230 VAC)
Technologia AX-CAP: Minimalizuje straty energii poprzez eliminację rezystorów rozładowujących kondensator X (X-cap)
Wbudowany obwód startowy HV: Układ JFET 700 V gwarantuje szybki rozruch bez konieczności stosowania zewnętrznych rezystorów startowych generujących straty ciepła
Kompletny pakiet zabezpieczeń (Green Mode):
- Zabezpieczenie przed przeciążeniem i otwartą pętlą sprzężenia (OLP)
- Zabezpieczenie nadnapięciowe (OVP) z progiem zadziałania przy około 28 V
- Zabezpieczenie podnapięciowe (UVLO)
- Zabezpieczenie termiczne (OTP) z automatycznym restartem i histerezą (135 stopni Celsjusza)
